PAP 溫●濕度控制類型

製品仕様表

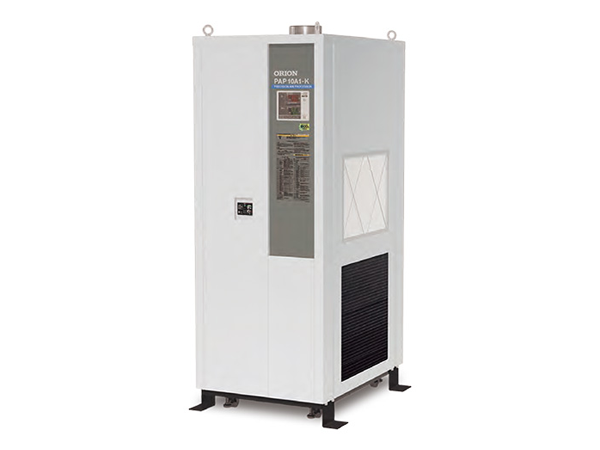

PAP10A1-K

型式			PAP05A1-K	PAP05A1-FK	PAP10A1-K	PAP10A1-FK	PAP20A-K	PAP20A-FK
性能	設定可能溫濕度範囲 ※1	℃,%	18 ～ 30,40 ～ 65（75）
	溫濕度制御精度 ※2	℃,%	± 0.1, ± 1.0
	冷卻＋加熱能力（50/60Hz）	kW	2.3 ／ 2.6		4.7 ／ 5.3		9.4 ／ 10.5
	( 最大冷卻能力 )	(kW)	(1.6) ／ (1.8)		(3.2) ／ (3.6)		(6.5) ／ (7.2)
	定格処理風量	?/min	3 ～ 5		7 ～ 10		13 ～ 20
	最大機外靜圧 ※3	Pa	110	620	250	560	250	690
環境條件	周囲溫濕度範囲（吸込空気）	℃,％	15 ～ 35,30 ～ 70
	吸込溫度変化勾配	℃/h	± 1 以內
	吸込濕度変化勾配	％/h	± 5 以內
外形寸法（高さ×奧行×幅） ※4		mm	1589×800×650	1810×800×650	1798×940×664	2203×940×664	1863×1150×820	2263×1150×820
製品質量		kg	(190)	(215)	(235)	(280)	(370)	(445)
制御空気吐出口		mm	φ 100	φ 100 HEPA フィルタ?jī)?nèi)蔵	φ 150	φ 150 ※ 5 HEPA フィルタボックス付	φ 200	φ 200 ※ 5 HEPA フィルタボックス付
加濕水	水質		純水（電気伝導率 1 ～ 10 μ S ／ cm）
	最大加濕能力 ※6	kg/h	2.5		5.0		10.0
	供給溫度範囲	℃	10 ～ 40
	供給圧力範囲	MPa	0.1 ～ 0.5
	接続口徑		Rc1/4
加濕用空氣	最大消費量 ※7	NL/min	23		38		80
	供給溫度範囲	℃	20 ～ 40
	供給圧力範囲	MPa	0.40 ～ 0.93
	接続口徑		Rc1/4
電氣特性	電源 ※8	V(Hz)	三相 200 ± 10％（50/60）
	消費電力 ※9	kW	1.6		2.2		4.5
	電流 ※9	A	6.6		8.0		16.0
	電源容量 ※10	kVA	2.3		2.8		5.6
騒音値（50/60Hz） ※11		dB	66/68	73/73	70/70	75/75	72/72	78/78
運転制御方式			ヒートポンプバランス制御
冷媒			R410A
冷凍用圧縮機出力		kW	0.7		1.7		3.0

※1制御可能な溫濕度範囲を表すものではありません。制御可能溫濕度範囲は、吸込空気溫濕度により異なります。（濕度設定範囲が 65 ～75％の場合には蒸気加濕方式となります。）

※ 2 吸込空気溫濕度安定時。吐出口 1點、コントローラ表示値精度。 ※ 3 制御空気吐出側にて絞り、最大定格処理風量にて運転した時の機外靜圧。 ※ 4 高さは吐出口含む。

※ 5HEPA フィルタボックスは本體と分離して出荷となりますので、現地での取付が必要です。 ※ 6 仕様範囲內における最大加濕運転時。 ※ 7 フィルタ等で処理した、清浄な圧縮空気を供給してください。圧縮空気の清浄度は、送風エリアにて要求されるクリーン度を基準としてください。 ※ 8 電源電圧の相間アンバランスは、± 3％以內としてください。 ※ 9 仕様範囲內における最大値。

※10 仕様範囲內における最大運転電流時。 ※11消音ダクトを取付けることにより、騒音値を下げることが可能です。

注）接続ダクトは必ず斷熱ダクトを使用し極力短くしてください。（推奨 5m 以內）
